Este archivo no es un simple dibujo 3D; es un Gemelo Digital (Nivel de Desarrollo LOD 400) diseñado para ingenieros, detallistas de acero y BIM Managers que necesitan precisión absoluta en sus proyectos de estructura metálica.

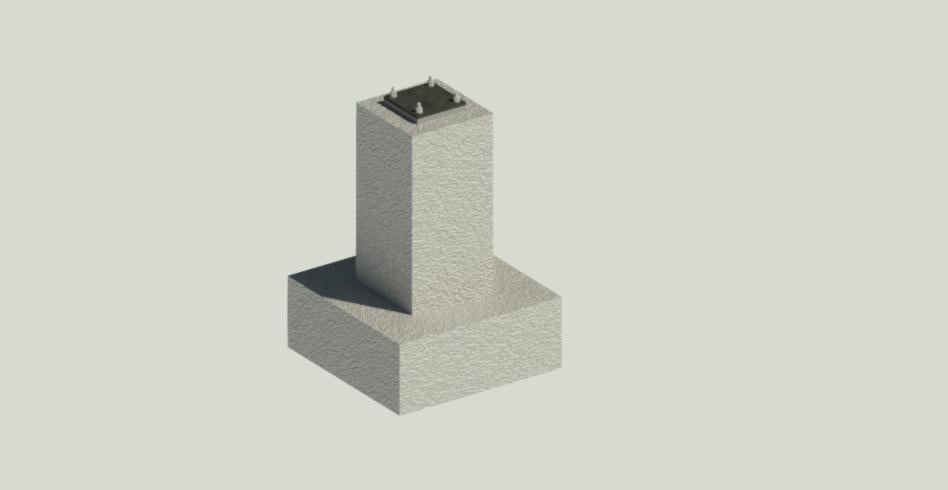

Esta zapata aislada paramétrica está modelada con criterios constructivos reales, lista para copiar y pegar en tus proyectos (funciona como un Archivo Contenedor). Cambia las dimensiones del concreto y observa cómo la armadura de acero se adapta automáticamente sin romperse.
Características Principales:
Geometría 100% Paramétrica: Concreto (zapata y pedestal) totalmente ajustable desde las propiedades de tipo.
Armadura Inteligente: Las cabillas (acero de refuerzo longitudinal y transversal) se estiran y reacomodan automáticamente al cambiar las dimensiones del pedestal o la zapata.
Detalle Metálico Real (Pestaña Acero): Incluye placa base (flanche) y pernos de anclaje con longitud de agarre, tuercas y arandelas visibles.
Mortero de Nivelación (Grout): Modelado físico de 3 cm de espesor debajo del flanche para un hiperrealismo constructivo y cálculos de presupuesto precisos.
¡El Valor Agregado: Cómputos Automáticos Integrados! No pierdas tiempo calculando a mano. El archivo base ya trae preconfiguradas las Tablas de Planificación profesionales. Al insertarlo en tu proyecto, Revit calculará de forma automática:
Volumen exacto de Concreto Estructural en m³.
Volumen preciso de Mortero Grout (listo para calcular sacos).
Longitud total y cantidad de barras de acero (cabillas).
Despiece de Conexiones Estructurales (Placas y Anclajes).
Ficha Técnica:
Software: Autodesk Revit (Versión 2020 o superior).
Disciplina: Estructura / Acero.
Nivel de Detalle: LOD 400 (Nivel de Fabricación).
Unidades: Métricas.
Formatos: Archivo de Proyecto (.rvt) optimizado y purgado.
